Se você opera um rádio PX, VHF ou HF, sabe que uma antena descalibrada é o caminho mais rápido para queimar os transistores de saída do seu equipamento. O medidor de ROE (Relação de Ondas Estacionárias) não é apenas um acessório opcional.
Ele é a ferramenta de segurança vital para garantir que a potência do seu rádio seja irradiada e não retorne como calor destrutivo. Analisamos as opções mais técnicas e confiáveis do mercado para garantir que sua estação opere com eficiência máxima.
Frequência e Potência: Como Escolher o Ideal
A escolha do medidor correto depende estritamente da faixa de frequência em que você opera. Um erro comum é comprar um medidor projetado para a Faixa do Cidadão (27 MHz) e tentar usá-lo em um rádio VHF (144 MHz).
O resultado será uma leitura errada ou nula. Verifique sempre o range de frequência (MHz) do dispositivo antes da compra. Para operadores de Rádio PX, modelos que cobrem de 26 a 30 MHz são suficientes.
Já radioamadores que operam em diversas bandas precisam de equipamentos 'wide band' ou modelos específicos para VHF/UHF.
Nossas análises e classificações são completamente independentes de patrocínios de marcas e colocações pagas. Se você realizar uma compra por meio dos nossos links, poderemos receber uma comissão. Diretrizes de Conteúdo
Outro fator crucial é a capacidade de potência. Se você utiliza um amplificador linear (botina), um medidor padrão de 10 ou 100 Watts vai ter o fundo de escala estourado ou componentes internos queimados.
Certifique-se de que o Wattímetro RF suporta a potência de pico da sua estação. Para a maioria das estações móveis e base simples, medidores de até 100 Watts atendem bem, mas estações de alta potência exigem equipamentos robustos capazes de ler 1kW ou mais.
Os 8 Melhores Medidores de ROE para Rádio
1. Astatic PDC1 Medidor SWR e Wattímetro
Ver OfertasA Astatic é uma marca lendária no mundo do rádio, especialmente conhecida por seus microfones, mas o PDC1 demonstra competência também na medição. Este equipamento é ideal para o operador de Rádio PX (11 metros) que precisa de um dispositivo compacto para instalar no painel do carro ou em uma estação base pequena.
Sua principal vantagem é a integração de um wattímetro confiável junto ao medidor de SWR.
A leitura é feita através de um sistema de agulha única com chaves de calibração. Para quem busca simplicidade, ele resolve o problema sem menus digitais complexos. A construção é robusta o suficiente para suportar a vibração de um veículo off-road ou caminhão.
Se você busca calibrar sua antena 'Maria Mole' ou dipolo para a faixa dos 27MHz com um orçamento justo, esta é uma das opções mais sensatas.
- Marca tradicional com boa reputação de durabilidade
- Tamanho compacto ideal para instalações móveis
- Combina medição de potência e ROE no mesmo painel
- Focado apenas na faixa de CB/PX, inútil para VHF
- Requer calibração manual (ajuste de fundo de escala) a cada medição

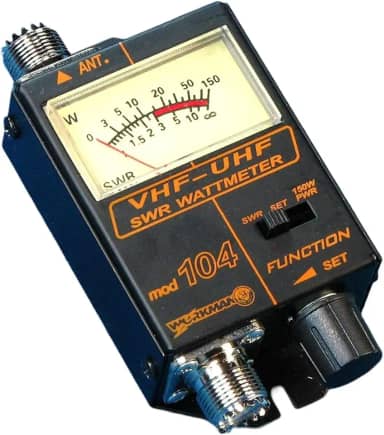

2. Workman 104 VHF/UHF Medidor SWR/Watt
O Workman 104 preenche a lacuna deixada pelos medidores de CB comuns, atendendo especificamente os radioamadores que operam nas faixas de 2 metros (VHF) e 70 centímetros (UHF). Este dispositivo é a escolha certa para quem possui rádios dual-band móveis ou HTs e precisa garantir que a antena não está refletindo potência de volta para o rádio, o que é comum em instalações veiculares mal aterradas.
Diferente de medidores universais baratos que prometem cobrir de 1 a 500 MHz mas falham na precisão, o 104 é sintonizado para as frequências altas. Isso garante que a leitura da impedância de 50 Ohms seja real.
A construção em metal ajuda a blindar contra interferências externas, garantindo que a leitura da agulha seja resultado da linha de transmissão e não de RF solta no ambiente.
- Específico para faixas VHF e UHF (144/430 MHz)
- Carcaça metálica que oferece melhor blindagem
- Dois níveis de potência selecionáveis para maior precisão
- Não mede a faixa de HF ou PX (27 MHz)
- Os conectores SO-239 podem exigir adaptadores para cabos de HT (SMA)

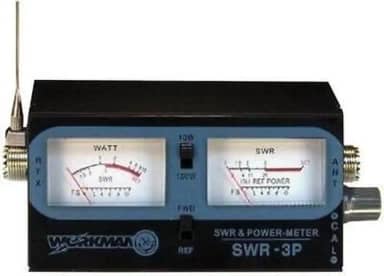

3. Workman SWR3P para Rádio CB 100 Watts
O SWR3P da Workman é a definição de utilitário de entrada. Este modelo é voltado exclusivamente para o iniciante no rádio cidadão ou para quem precisa de um medidor de emergência no porta-luvas.
Ele é extremamente pequeno e leve, focado apenas em realizar a calibração básica da antena para garantir que o ROE esteja abaixo de 1.5:1.
Apesar de funcional, é preciso ter expectativas realistas. A caixa é de plástico, o que o torna menos resistente a impactos e mais suscetível a interferências se comparado aos modelos blindados.
Ele cumpre o papel de 'salva-vidas' do rádio, permitindo o ajuste do tamanho da antena, mas não espere a precisão de laboratório de um medidor profissional tipo Bird.
- Custo extremamente acessível
- Muito leve e pequeno, cabe em qualquer espaço
- Operação intuitiva para iniciantes
- Construção em plástico oferece pouca durabilidade
- Precisão inferior a modelos de bancada
- Conectores podem apresentar folga com uso constante

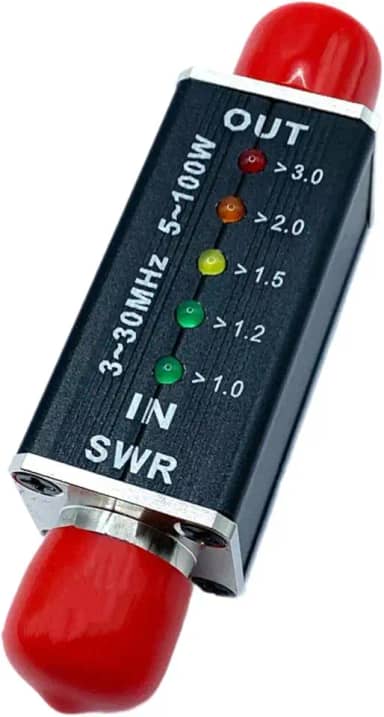

4. Medidor VSWR Portátil com 5 LEDs
Este modelo representa uma abordagem diferente e moderna, substituindo o galvanômetro (ponteiro) por uma escala de LEDs. Para técnicos de campo que precisam de uma leitura rápida do tipo 'Passa/Não Passa', este medidor é muito prático.
Você não precisa fixar o olhar em uma agulha oscilante; as luzes indicam instantaneamente se o sistema está seguro ou em perigo.
No entanto, a falta de uma escala numérica precisa é um ponto negativo para ajustes finos. Se você está cortando milímetros de uma antena para obter o ROE perfeito de 1.1:1, os LEDs podem não oferecer a resolução necessária.
Ele é ideal para verificação de rotina, mas menos indicado para a instalação inicial crítica onde a precisão decimal faz diferença.
- Leitura visual rápida e fácil em ambientes escuros
- Sem partes mecânicas móveis (mais resistente a quedas)
- Portabilidade extrema
- Falta de precisão numérica para ajustes finos
- Dependência de bateria para acender os LEDs
5. Medidor de Potência VSWR Profissional 100W
Classificado como 'profissional', este dispositivo busca entregar maior estabilidade nas leituras de impedância. Geralmente, modelos nesta categoria possuem circuitos internos com acopladores direcionais de melhor qualidade, resultando em menor perda por inserção.
Isso significa que o próprio medidor rouba menos potência do seu rádio durante o uso.
É uma escolha sólida para radioamadores que operam estações base de HF com potência padrão de 100 Watts. A clareza do display e a robustez dos conectores traseiros costumam ser superiores aos modelos de plástico.
Se você planeja deixar o medidor permanentemente conectado à linha de transmissão para monitoramento constante, este nível de qualidade é o mínimo recomendado.
- Maior precisão nos acopladores direcionais
- Adequado para monitoramento contínuo na estação base
- Suporta a potência padrão da maioria dos transceptores modernos
- Preço mais elevado que os modelos de teste rápido
- Geralmente maior e mais pesado para uso móvel
6. Medidor VSWR 100W para Transmissão de TV
Este é um equipamento de nicho. Enquanto a maioria dos rádios opera com impedância de 50 Ohms, sistemas de TV e alguns transmissores FM operam frequentemente em 75 Ohms ou frequências muito acima do rádio amador comum.
Este medidor é projetado para garantir que transmissores de vídeo ou links de áudio não sofram com retorno de RF.
Para o radioamador comum ou caminhoneiro, este produto não é o ideal. A escala e a calibração interna podem não corresponder aos padrões dos rádios de comunicação. Porém, para hobbistas que montam pequenos transmissores de TV ou rádio comunitária experimental, esta ferramenta é essencial para evitar a queima dos transistores finais de RF nessas frequências específicas.
- Específico para faixas de frequência de radiodifusão
- Protege transmissores sensíveis de vídeo/FM
- Construção técnica focada em frequências altas
- Incompatível ou impreciso para rádio PX/HF padrão
- Uso muito restrito a um público específico
7. Easy Mini Digital VSWR 3-30 MHz
A revolução digital chegou aos medidores de ROE com este modelo compacto. Cobrindo a faixa de HF completa (3 a 30 MHz), ele é perfeito para operadores QRP (baixa potência) e expedicionários que carregam o rádio na mochila (SOTA/POTA).
A leitura digital elimina o erro de paralaxe, onde a posição dos olhos altera a leitura da agulha.
Sua grande vantagem é a leitura direta. Muitos destes modelos digitais calculam o ROE automaticamente, dispensando o processo de 'Calibrar Fundo de Escala' e depois 'Ler ROE' típico dos analógicos.
Isso agiliza muito o processo de sintonia de acopladores de antena manuais em campo. Atenção apenas à necessidade de alimentação, geralmente via bateria interna ou USB.
- Leitura digital direta e precisa
- Cobre toda a faixa de HF (3-30 MHz)
- Ideal para operações portáteis e QRP
- Dependente de bateria para funcionar
- Display pode ser difícil de ler sob luz solar direta intensa
8. Medidor Compacto VSWR 5-100W para Testes
Este modelo se posiciona como uma ferramenta de bancada versátil. Sua faixa de operação de 5 a 100 Watts cobre a vasta maioria dos testes de laboratório e reparos de rádio. É o tipo de equipamento que técnicos mantêm por perto para verificações rápidas após o conserto de um estágio de saída de RF.
Embora não tenha o acabamento de marcas premium, sua funcionalidade prática o torna valioso. Ele permite verificar se um rádio está entregando a potência prometida e se a carga fantasma ou antena de teste está casada corretamente.
A versatilidade é seu ponto forte, servindo tanto para PX quanto para faixas de rádio amadorismo próximas.
- Flexibilidade de potência (5W a 100W)
- Útil para diagnósticos de bancada
- Custo-benefício para técnicos reparadores
- Acabamento genérico
- Pode não ter a blindagem necessária para ambientes com muito ruído RF
Analógico ou Digital: Qual Leitura é Melhor?
A escolha entre mostrador analógico (ponteiros) e digital (números) vai além da estética. Medidores analógicos, como os tradicionais de agulha cruzada, são superiores para o processo de *sintonia*.
Quando você está ajustando um acoplador ou cortando uma antena, é mais fácil perceber visualmente a agulha descendo rapidamente (o 'dip') do que interpretar números mudando freneticamente em um display digital.
Por outro lado, os medidores digitais oferecem precisão absoluta para *relatórios*. Eles informam exatamente se o ROE é 1.3 ou 1.4, sem margem para interpretação visual errada. Para uso móvel no carro, o analógico costuma ser preferido pois permite uma leitura periférica rápida sem desviar totalmente a atenção.
Para bancada e laboratório, o digital ganha espaço pela exatidão dos dados.
A Importância da Calibração de Antenas
Calibrar a antena não é apenas sobre proteger o rádio; é sobre física básica de transmissão. Quando o ROE está alto (acima de 2.0 ou 3.0), significa que uma grande parte da energia que seu rádio gera não está saindo pela antena, mas voltando pelo cabo.
Isso causa dois problemas graves: o alcance da sua transmissão diminui drasticamente e o rádio superaquece.
Muitos usuários culpam o rádio por ser 'fraco' ou ter áudio ruim, quando na verdade estão perdendo 30% ou 40% da potência em ondas estacionárias. Um medidor de ROE permite ajustar o comprimento da antena (aumentando ou diminuindo a vareta) para casar a impedância com os 50 Ohms do rádio.
Com o ajuste correto, seu rádio trabalha frio e seu sinal chega muito mais longe.
Instalação Correta: Onde Posicionar o Medidor
Para obter uma leitura correta, o medidor deve ser instalado em série na linha de transmissão. A ordem correta é: Rádio Transmissor > Cabo Jumper Curto (máximo 30 a 50cm) > Entrada do Medidor (TX) > Saída do Medidor (ANT) > Cabo Coaxial Principal > Antena.
Nunca instale o medidor após o acoplador de antenas se o objetivo for medir o ROE real da antena, embora para proteger o rádio, ele deva ficar entre o rádio e o acoplador.
A qualidade do 'chicote' (cabo jumper) que liga o rádio ao medidor é crítica. Um cabo ruim ou conectores mal soldados podem gerar leituras falsas, indicando um problema na antena que na verdade está na conexão local.
Use cabos RG-58 de boa qualidade com malha densa e conectores soldados corretamente para garantir que o medidor mostre a realidade do seu sistema irradiante.
