Qual Melhor Cortina de Luz de Segurança Schmersal? Guia
Índice do Artigo
Escolher uma cortina de luz de segurança é uma decisão crítica para a proteção de operadores e a conformidade de máquinas industriais. Muitos buscam a Schmersal, uma marca referência em segurança, mas o mercado oferece diversas opções com características específicas para cada necessidade.
Este guia analisa quatro dispositivos de proteção optoeletrônicos de destaque. Você aprenderá a diferenciar os produtos pelo alcance, resolução e tipo de saída, garantindo que sua escolha seja a mais segura e eficiente para sua aplicação, seja para proteção de perímetro ou ponto de operação.
Critérios Essenciais Para Uma Cortina de Segurança
Antes de analisar os produtos, você precisa entender os quatro pilares que definem a aplicação de uma cortina de luz. A resolução, ou passo do feixe, determina o que será detectado: alta resolução (14-20mm) protege dedos, média (30-40mm) protege mãos e baixa (acima de 40mm) protege o corpo.
O alcance do sensor define a distância máxima entre o emissor e o receptor, sendo crucial para proteção de perímetro industrial. A altura de proteção é a área vertical coberta pelos feixes.
Por fim, o tempo de resposta é o tempo que o dispositivo leva para enviar o sinal de parada após a interrupção de um feixe, um fator vital para calcular a distância segura de instalação da cortina em relação à zona de perigo.
Nossas análises e classificações são completamente independentes de patrocínios de marcas e colocações pagas. Se você realizar uma compra por meio dos nossos links, poderemos receber uma comissão. Diretrizes de Conteúdo
Análise das 4 Melhores Cortinas de Luz de Segurança
Com os critérios definidos, avaliamos quatro modelos com diferentes especialidades. Cada um atende a um perfil de usuário e aplicação distintos, desde a proteção de grandes áreas até a segurança de máquinas-ferramenta específicas.
A análise a seguir detalha os pontos fortes e as limitações de cada opção para orientar sua decisão.
1. Sensor de Cortina com Alcance de 50m e Antifurto
Ver OfertasEste sensor de cortina se destaca imediatamente por seu impressionante alcance de 50 metros. Essa característica o torna a escolha ideal para aplicações de proteção de perímetro industrial em larga escala.
Se você precisa proteger o acesso a grandes células robotizadas, linhas de montagem extensas ou a borda de áreas de armazenamento automatizado, este modelo oferece a cobertura necessária.
A longa distância entre o emissor e o receptor permite monitorar vãos amplos com um único par de sensores, otimizando custos de instalação e simplificando o projeto de segurança.
Para quem este produto é ideal? Ele é perfeito para engenheiros de segurança e gerentes de planta que supervisionam grandes instalações industriais. A funcionalidade descrita como "antifurto" sugere uma construção robusta e um sistema de alarme confiável, agregando uma camada de segurança patrimonial à proteção pessoal.
Sua aplicação principal não é a proteção de ponto de operação, onde mãos e dedos se aproximam da máquina, mas sim o controle de acesso de corpo inteiro a uma zona de risco delimitada.
- Alcance excepcional de 50 metros, ideal para grandes perímetros.
- Versátil para controle de acesso em áreas amplas.
- Reduz a complexidade e o custo em instalações extensas.
- Resolução baixa, inadequada para proteção de mãos ou dedos.
- O alcance pode ser excessivo e mais caro para proteger máquinas individuais.
- Pode exigir alinhamento mais preciso devido à longa distância.

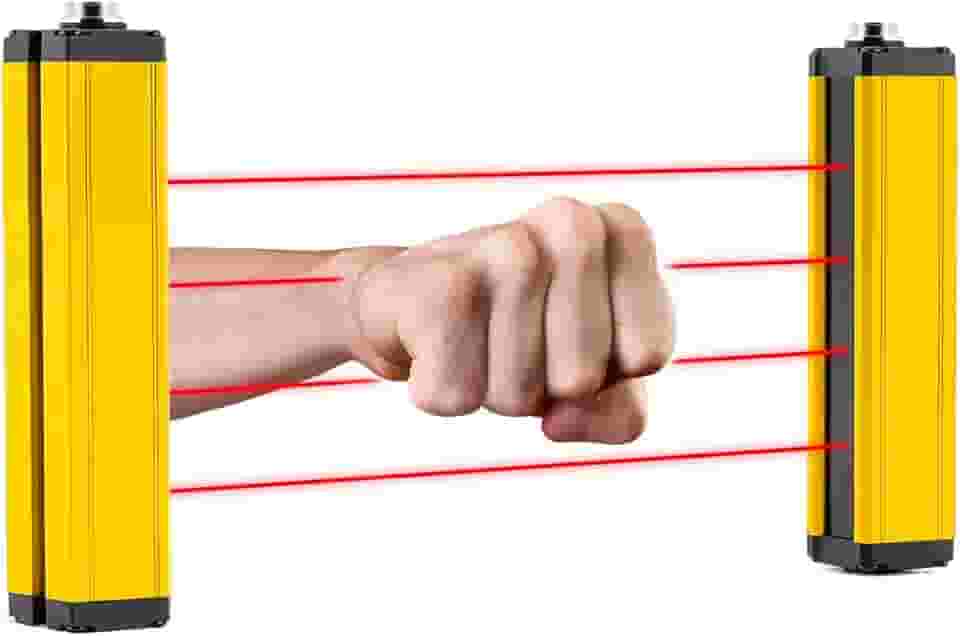

2. Antstone: Sensor com Passo de Feixe de 40 mm
O sensor da Antstone especifica claramente seu passo de feixe de 40 mm, uma informação técnica crucial. Essa resolução o classifica como um dispositivo de proteção para mãos e braços.
Em termos práticos, significa que a cortina detectará a entrada de uma mão na zona de perigo, mas um dedo individual poderia passar sem ser detectado. Isso o torna a solução padrão para a maioria das máquinas-ferramenta, como prensas, dobradeiras e centros de usinagem, onde o risco principal envolve os membros superiores do operador.
Este modelo é a escolha certa para técnicos de segurança e engenheiros de automação encarregados de adequar máquinas à norma de segurança NR-12. A resolução de 40 mm é uma das mais comuns para proteção de ponto de operação.
Ao escolher este produto, você está selecionando uma solução focada e eficiente para prevenir acidentes com as mãos, garantindo uma barreira de proteção confiável e com tempo de resposta rápido para parar o equipamento antes do contato.
- Resolução de 40 mm ideal para proteção de mãos, conforme NR-12.
- Aplicação direta em prensas, dobradeiras e outras máquinas-ferramenta.
- Solução específica e eficiente para proteção de ponto de operação.
- Não protege contra a inserção de dedos na zona de risco.
- Alcance de operação geralmente menor que modelos de perímetro.
- Requer cálculo de distância de segurança preciso para ser eficaz.
3. Cortina de Segurança para Máquinas-Ferramenta
Com um nome que define sua aplicação, esta cortina de segurança é projetada para o ambiente agressivo do chão de fábrica. Máquinas-ferramenta operam com vibrações, névoa de óleo e cavacos metálicos, exigindo um dispositivo com alta resistência mecânica e um grau de proteção (IP) elevado.
Este produto foca em durabilidade e confiabilidade sob essas condições. A sua construção em alumínio robusto e a vedação dos componentes eletrônicos garantem um funcionamento estável e uma longa vida útil, mesmo nos cenários industriais mais exigentes.
Esta cortina é a opção perfeita para equipes de manutenção industrial e integradores de sistemas que precisam de uma solução "instale e esqueça". A sua robustez minimiza paradas não programadas por falha do sensor.
Geralmente, esses modelos vêm com saídas de segurança OSSD (Output Signal Switching Device) que se integram de forma segura a relés e CLPs de segurança, formando um sistema de proteção completo e certificado.
É a escolha para quem prioriza a confiabilidade operacional acima de tudo.
- Construção industrial robusta, resistente a vibração e contaminantes.
- Projetada especificamente para o ambiente de máquinas-ferramenta.
- Alta confiabilidade e longa vida útil em condições severas.
- Pode ter um custo inicial mais alto devido à construção reforçada.
- Menos flexível para aplicações fora do seu escopo de projeto.
- As especificações de alcance e resolução podem ser fixas.
4. Sensor de Área APS30 Universal (NPN/PNP)
O sensor de área APS30 traz uma vantagem fundamental: a compatibilidade universal com saídas NPN e PNP. Para quem não é da área, isso significa que ele pode ser conectado à grande maioria dos controladores lógicos programáveis (CLPs) e relés de segurança do mercado, independentemente da lógica de entrada que eles utilizam.
Essa flexibilidade simplifica drasticamente o trabalho de especificação e instalação, além de reduzir a necessidade de manter diferentes modelos em estoque para diferentes máquinas.
Este sensor é a solução ideal para equipes de manutenção e automação que trabalham em parques fabris com equipamentos de diversas épocas e fabricantes. A designação "Sensor de Área" sugere que, embora possa ser usado em pontos de operação, ele também é eficaz para monitorar áreas de acesso menores, como a entrada de uma célula de montagem compacta.
A facilidade de integração oferecida pela saída NPN/PNP faz dele um verdadeiro coringa para resolver problemas de segurança de forma rápida e eficiente.
- Saída NPN/PNP universal, garantindo máxima compatibilidade.
- Simplifica a especificação, instalação e gerenciamento de estoque.
- Flexível para uso como sensor de área ou em pontos de operação.
- Como "sensor de área", a resolução pode não ser adequada para proteção de dedos.
- Pode não ter a mesma robustez de modelos específicos para máquinas-ferramenta.
- A altura de proteção pode ser limitada em comparação com cortinas dedicadas.
Alcance vs. Resolução: O Que é Mais Importante?
A sua prioridade entre alcance e resolução depende inteiramente da aplicação. Para proteção de perímetro, onde você quer impedir que uma pessoa entre em uma grande área de risco, o alcance é o fator decisivo.
Nesses casos, uma resolução mais baixa (feixes mais espaçados) é aceitável, pois o objetivo é detectar um corpo inteiro. Em contrapartida, para proteção de ponto de operação, onde o operador interage diretamente com a máquina, a resolução é fundamental.
É ela que garante a detecção de mãos (40 mm) ou dedos (14 mm), impedindo o acesso à zona de perigo durante o ciclo da máquina. Não existe um melhor, existe o mais adequado para o risco que você precisa mitigar.
Sinal de Saída: Entendendo as Conexões NPN e PNP
As saídas NPN e PNP definem como a cortina de luz se comunica eletricamente com o sistema de controle da máquina. Uma saída NPN, ou sinking, comuta o sinal para o terra (0V) quando o feixe é interrompido.
Uma saída PNP, ou sourcing, comuta o sinal para a tensão positiva (+24V) na mesma situação. A escolha depende da configuração do CLP ou do relé de segurança que receberá o sinal. Errar na escolha impede a comunicação.
É por isso que modelos universais como o APS30 são tão valiosos, pois eliminam essa dúvida e funcionam com ambos os tipos de entrada, simplificando o projeto.
Conformidade com Normas de Segurança (NR-12)
A aquisição de uma cortina de luz certificada é apenas o primeiro passo para a conformidade com a NR-12 no Brasil. A norma exige que o dispositivo seja parte de um sistema de segurança completo.
Isso inclui a instalação a uma distância segura, calculada com base no tempo total de parada da máquina e no tempo de resposta da cortina. Além disso, a cortina deve ser ligada a um dispositivo de controle de segurança, como um relé de segurança Categoria 4 ou um CLP de segurança com classificação PLe.
A instalação e a validação devem ser realizadas por um profissional qualificado para garantir que o sistema de fato proteja o operador e atenda a todos os requisitos legais.
